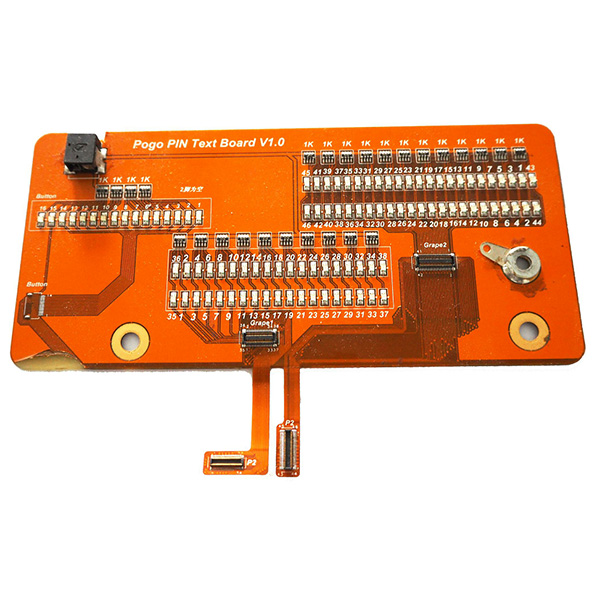

Rugadh agus leasachadh FPC agus PCB an toradh ùr de bhòrd cruaidh -flex. Mar sin, ann am prototyping PCB, tha bòrd cuairteachaidh sùbailte agus bòrd teann air an toirt còmhla a rèir riatanasan teicneòlais buntainneach às deidh brùthadh agus modhan eile gus bòrd cuairteachaidh a chruthachadh le feartan FPC agus feartan PCB.

Ann an prototyping PCB, tha an cothlamadh de bhòrd cruaidh agus FPC a ’toirt seachad am fuasgladh as fheàrr ann an suidheachaidhean cuibhrichte àite. Tha an teicneòlas seo a ’toirt cothrom airson pàirtean inneal a cheangal gu tèarainte fhad‘ s a nì iad cinnteach à polarity agus seasmhachd conaltraidh, agus lughdaichidh e an àireamh de phàirtean plug agus ceanglaiche.

Is e buannachdan eile a th ’aig a’ bhòrd rigid_flex seasmhachd fiùghantach agus meacanaigeach, a ’leantainn gu saorsa dealbhaidh 3d, stàladh nas sìmplidhe, sàbhalaidhean àite, agus cumail suas feartan dealain èideadh.

Tagraidhean Togail PCBs Rigid-Flex:

Bidh PCBan Rigid-Flex a ’tabhann raon farsaing de thagraidhean, bho innealan snasail gu fònaichean cealla agus camarathan didseatach. Barrachd is barrachd, tha saothrachadh bùird cruaidh-flex air a chleachdadh ann an innealan meidigeach leithid pacemakers airson an comas àite agus lughdachadh cuideam. Faodar na h-aon bhuannachdan airson cleachdadh PCB cruaidh-flex a chur an sàs ann an siostaman smachd smart.

Ann am bathar luchd-cleachdaidh, chan eil rigid-flex dìreach a ’meudachadh àite agus cuideam ach a’ leasachadh earbsachd gu mòr, a ’cur às do mhòran fheumalachdan airson joints solder agus uèirleadh fìnealta cugallach a tha buailteach do chùisean ceangail. Sin beagan eisimpleirean, ach faodar PCBan Rigid-Flex a chleachdadh gus buannachd a thoirt do cha mhòr a h-uile aplacaid dealain adhartach a ’toirt a-steach uidheamachd deuchainn, innealan agus fèin-ghluasadach.

Teicneòlas agus pròiseas toraidh PCBs cruaidh-Flex:

Ge bith an ann a bhith a ’toirt a-mach prototype sùbailte flex no meudan cinneasachaidh a dh’ fheumas saothrachadh PCBs Rigid-Flex air sgèile mhòr, seanadh PCB, tha an teicneòlas air a dhearbhadh gu math agus earbsach. Tha a ’chuibhreann flex PCB gu sònraichte math ann a bhith a’ faighinn thairis air cùisean àite agus cuideam le ìrean spàsail saorsa.

Bheir beachdachadh cùramach air fuasglaidhean Rigid-Flex agus measadh ceart air na roghainnean a tha rim faighinn aig ìrean tràtha aig ìre dealbhaidh PCB cruaidh-flex buannachdan mòra. Feumaidh an inneal-dèanaidh Rigid-Flex PCB a bhith an sàs tràth anns a ’phròiseas dealbhaidh gus dèanamh cinnteach gu bheil na roinnean dealbhaidh agus fab an dà chuid ann an co-òrdanachadh agus gus cunntas a thoirt air atharrachaidhean toraidh deireannach.

Tha an ìre saothrachaidh Rigid-Flex cuideachd nas toinnte agus a ’caitheamh ùine na saothrachadh bùird teann. Tha pròiseasan làimhseachaidh, searbhagachd agus solder gu tur eadar-dhealaichte aig a h-uile pàirt sùbailte den t-seanadh Rigid-Flex na bùird FR4 teann.

Buannachdan PCBan cruaidh-Flex

• Faodar riatanasan àite a lùghdachadh le bhith a ’cleachdadh 3D

• Le bhith a ’toirt air falbh an fheum air luchd-ceangail agus càbaill eadar na pàirtean teann fa leth, faodar meud a’ bhùird agus cuideam iomlan an t-siostaim a lughdachadh.

• Le bhith a ’meudachadh àite, gu tric tha cunntadh nas ìsle ann am pàirtean.

• Bidh nas lugha de joints solder a ’dèanamh cinnteach à earbsachd ceangail nas àirde.

• Tha e nas fhasa làimhseachadh aig àm cruinneachaidh an coimeas ri bùird sùbailte.

• Pròiseasan cruinneachaidh PCB simplichte.

• Bidh ceangalaichean ZIF aonaichte a ’toirt eadar-aghaidh modular sìmplidh do àrainneachd an t-siostaim.

• Tha suidheachaidhean deuchainn air an sìmpleachadh. Deuchainn iomlan mus gabh an stàladh a dhèanamh comasach.

• Tha cosgaisean solarachaidh agus co-chruinneachaidh air an lughdachadh gu mòr le bùird Rigid-Flex.

• Tha e comasach iom-fhillteachd dealbhadh meacanaigeach a mheudachadh, a tha cuideachd a ’leasachadh ìre saorsa airson fuasglaidhean taigheadais as fheàrr.

Cagus bidh sinn a ’cleachdadh FPC an àite bòrd teann?

Tha bùird cuairte sùbailte feumail, ach chan eil iad a ’dol a chur an àite bùird cuairte teann airson a h-uile tagradh. Tha cosgais na fhactar cudromach ,. Chan eil bùird cuairteachaidh teann cho daor ri dhèanamh agus ri chuir a-steach ann an goireas saothrachaidh fèin-ghluasadach àbhaisteach àrd-lìonaidh.

Mar as trice, is e am fuasgladh as fheàrr airson toradh ùr-ghnàthach aon a tha a ’toirt a-steach cuairteachadh sùbailte nuair a tha sin riatanach agus a’ fastadh bùird cuairteachaidh cruaidh, earbsach far a bheil sin comasach gus cosgaisean saothrachaidh agus cruinneachaidh a chumail sìos.
